XOR (Exklusiv Oder-Baustein)

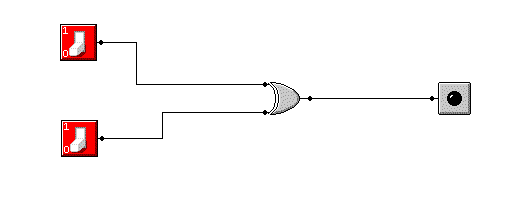

Der ENTWEDER/ODER-Baustein hat zwei Eingänge und einen Ausgang. Mit folgender Schaltung können wir die Funktionsweise dieses Bausteins untersuchen. Bauen Sie die Schaltung am Computer auf und versuchen Sie herauszufinden, wann die Leuchtdiode (LED) leuchtet.

Wahrheitstabelle

E1E2Ausg
0 0 0
1 0 1
0 1 1
1 1 0


Beim XOR-Baustein muss ein Schalter gedrückt sein und einer nicht, dann leuchtet die LED, d.h. der Ausgang ist 1. Sind beide Schalter ein- oder ausgeschaltet leuchtet die LED nicht d.h. der Ausgang ist 0.
